Elementi

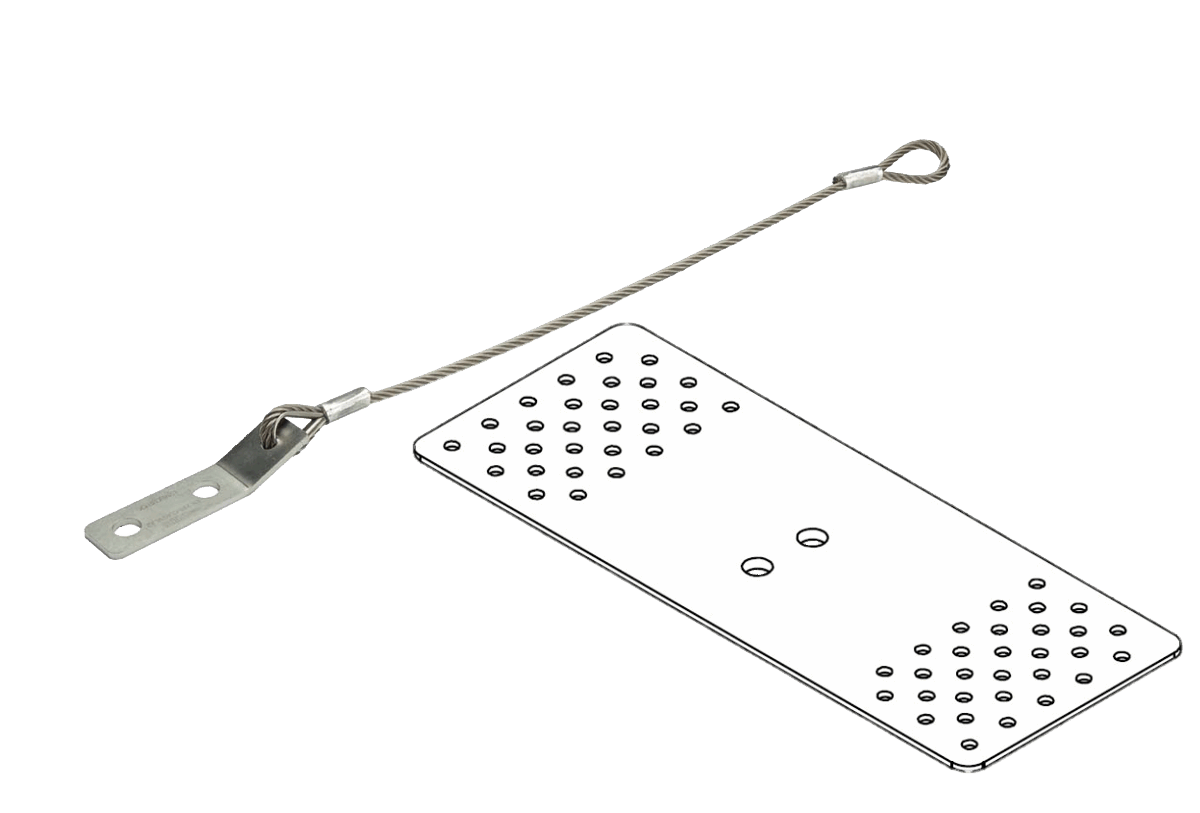

É costituito dai seguenti elementi:

• N° 1 piastra di ancoraggio alla struttura portante della copertura: piastra in acciaio inox AISI304 355×140 mm, spessore 3 mm, con n° 40 fori Ø 6,9 mm (20 per lato) per il collegamento con la copertura.
  Per l’installazione della piastra utilizzare 10 rivetti.
• N° 1 piastra di ancoraggio alla struttura portante della copertura in acciaio inox AISI 304, 120 x 30 mm, spessore 4 mm, con n° 2 fori Ø14 mm, con interasse 46 mm, per fissaggio alla struttura portante e n° 1 foro Ø10 mm per il collegamento con il cavo.
• N° 1 cavo in acciaio inox Ø6 mm, lunghezza 850 mm, connesso alla piastra tramite graffatura e terminante con un occhiello per l’aggancio del DPI.
• N° 1 redance in acciaio inox per cavo Ø6 mm per il collegamento del cavo con la piastra di ancoraggio alla struttura.
